【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
337 |
|
產品名稱 |

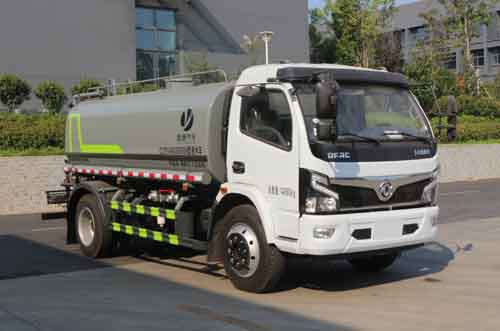

CLT5140GSSEQ6型灑水車 |
產品號 |
ZRAUF6MF010 |
|
總質量(Kg) |
14060 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
8575 |
外形尺寸 |
7000×2300,2400×2800 |
|
整備質量(Kg) |
5290 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21/13 |
前懸/后懸 |
1180/2020,1317/1883 |
|
軸數 |
2 |
軸距 |
3800,3950,4050,4100,4400 |
|
軸荷(Kg) |
4860/9200 |
最高車速(Km/h) |
120 |
|
其它 |
ABS型號:ABS/ASR-24V-4S/4M;ABS生產企業:襄陽東風隆誠機械有限責任公司;選裝描述:隨底盤選裝駕駛室,隨底盤選裝左右油箱位置;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:430;罐體有效容積(立方米)、罐體外形尺寸:罐體有效容積:9.0立方米;罐體外形尺寸(長×長軸×短軸)(mm):4200×2200×1430,4200×2000×1400;專用功能及裝置:該車主要用于城鄉園林綠化,路面噴灑,除塵和降溫;主要裝置為水罐及噴灑裝置; |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1145SJ8CDC |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
6725,7100,7190,7740×2165×2410,2535 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/14 |
輪胎規格 |
8.25R20 |
|
鋼板彈簧片數 |
8/10+7,12/12+9 |
前輪距 |
1745,1842,1820 |
|
燃料種類 |
柴油 |
后輪距 |
1630,1650,1800,1720 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D4.0NS6B170 D4.0NS6B185 YCS04190-68 D25TCIF1 D30TCIF1 D40TCIF1 NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 D4.0NS6B195 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 |
4000 4000 4156 2499 2977 4052 2968 3856 3856 3856 2970 4000 |
125 136 140 110 125 135 120 135 125 125 121 143 |
灑水車工藝說明
一、灑水車，根據車型發動機動力與底盤軸距配比，灑水車的容積可以做到2噸至35噸左右，灑水車水罐鋼板全部采用武鋼集團生產優質炭鋼板，在我廠現代化的液壓設備上卷壓而成，根據水罐容積大小、長度，水罐內置多道防蕩板，常規水罐外型有橢圓型和方圓型，外型美觀，堅固耐用。
二、油漆，灑水車車身罐體做油漆前，我公司首先對罐體進行了涂前磷化處理，并噴涂高分子防腐、防銹底漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，經久耐用，不怕潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題。
三、灑水車的抽水排水系統：水泵作為灑水車主要工作設備，我公司首選中國名牌杭州威龍泵廠生產的水泵，取力器選用湖北云夢生產的優質取力器，質量實行三包。閥門選用浙江優質鋁合金和不銹鋼球閥。管網采用優質無縫鋼管和優質鍍鋅管制作而成。
灑水車裝配自吸自排車載灑水泵，灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業
灑水車可以根據用戶的要求，在車子的尾部加裝噴霧裝置，霧炮機的射程用戶可以自行選擇，罐體可以根據用戶的要求加裝保溫層，罐體的內部可以做防腐油漆。具體配置不一樣，價格有所變化。
