縱昂牌CLT5181GPSBJ6C型綠化噴灑車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
376 |
|
產品名稱 |
CLT5181GPSBJ6C型綠化噴灑車 |
產品號 |
GB1376F0100 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
11.56 |
|
額定載質量(Kg) |
11015,11405 |
外形尺寸 |
8250,8000,7750, 7500×2500×3200,3300 |
|
整備質量(Kg) |
6790,6400 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
18/10,18/11 |
前懸/后懸 |
1260/2540, 1240/2560, 1260/2290, 1240/2310 |
|
軸數 |
2 |
軸距 |
4500,4800, 4300,5250, 3800,3950 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
88,100 |
|
其它 |
該車主要用于城鄉園林綠化噴灑作業;主要裝置為水罐及噴灑裝置;罐體總?cè)萘?/span>:11.56立方米;罐體有效容積:11立方米;罐體外形尺寸(長×長軸×短軸)(mm):4000×2300×1540.運輸介質:水,密度1000千克/立方米;ABS型號為CM4XL-4S/4M,生產廠家為廣州瑞立科密汽車電子股份有限公司.側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接;后部防護截面尺寸:120×50,后部防護離地高度:480.隨底盤選裝限速裝置,限速88km/h.選裝前部電子水炮裝置樣式,選裝前部不帶電子水炮;當前部帶電子水炮時,前伸500mm,整車長度為8250mm,8000mm;當前部不帶電子水炮時,前伸為0mm,整車長度為7750mm,7500mm.僅采用底盤3950mm軸距改裝.選裝噴灑裝置樣式,選裝油箱電瓶安裝位置,選裝罐體頂部高位花灑裝置,選裝大工作平臺,選裝車輛前部鴨嘴裝置,選裝自動球閥安裝位置,選裝箭頭燈裝置,選裝罐體頂部方形罐口及罐口位置,選裝尾部自流口裝置. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
BJ1184VKPFG-02 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
福田牌 |
生產企業 |
北汽福田汽車股份有限公司 |
|
外形尺寸 |
7935,8335,7570, 7970,8370,8970, 6970,8235,8690, 7385,7920×2330, 2400,2390, 2420×2610,2600,2640 |
輪胎數 |
6 |
|
接近角/離去角(°) |
18/16,18/12 |
輪胎規格 |
11R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR,295/80R22.5 18PR |
|
鋼板彈簧片數 |
10/12+9,4/5+4,8/10+6 |
前輪距 |
1760,1780, 1865,1840,1860 |
|
燃料種類 |
柴油 |
后輪距 |
1724,1810,1790 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
WP4.1NQ190E61 F4.5NS6B190 YCS04200-68 |
濰柴動力股份有限公司 北京福田康明斯發動機有限公司 廣西玉柴機器股份有限公司 |
4088 4500 4156 |
140 140 147 |
盈通汽車（車型代碼：CLT）
領航12方灑水車__單橋12方灑水車_京牌12方霧炮車_湖北盈通專用汽車有限公司（51ytssc.com）

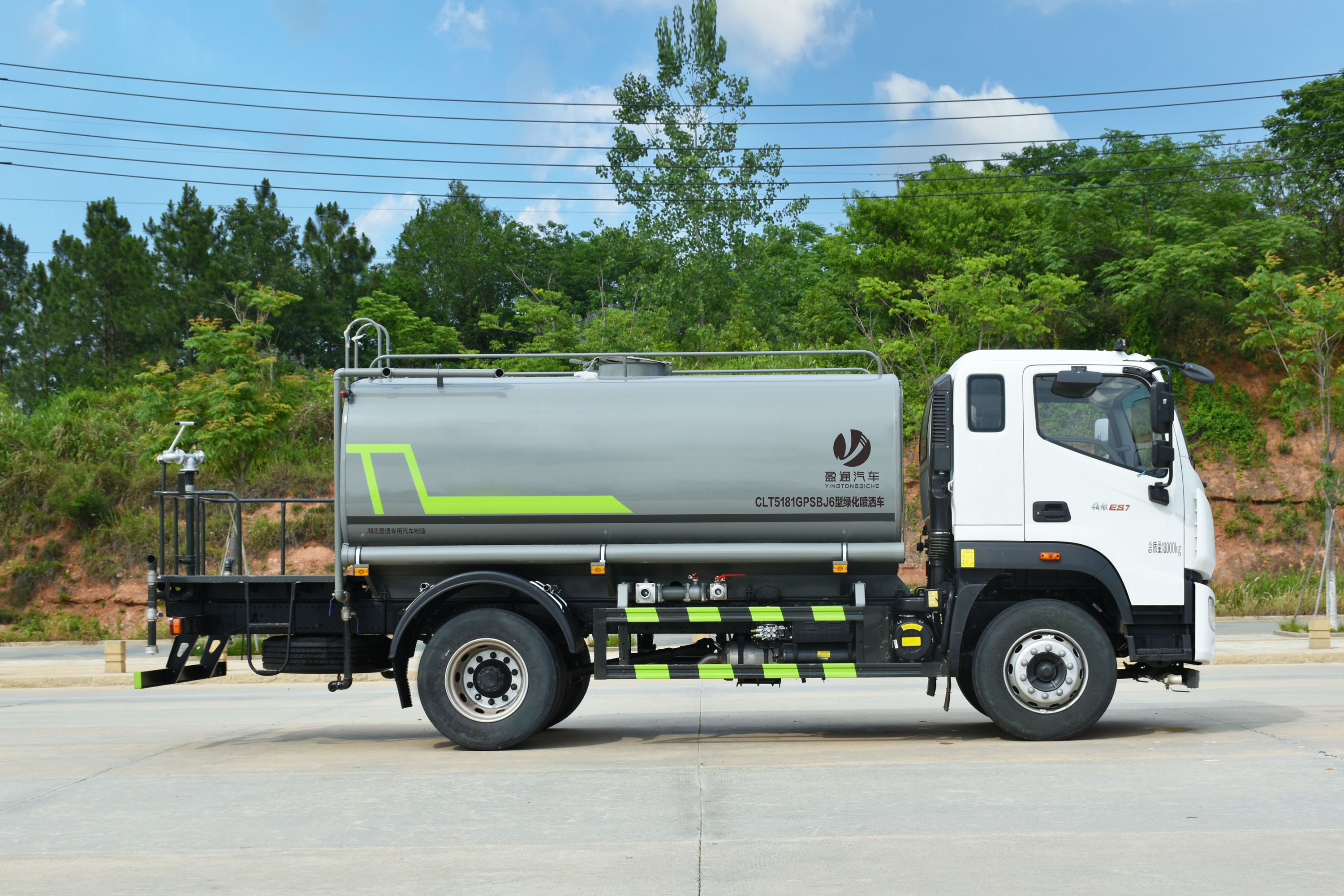

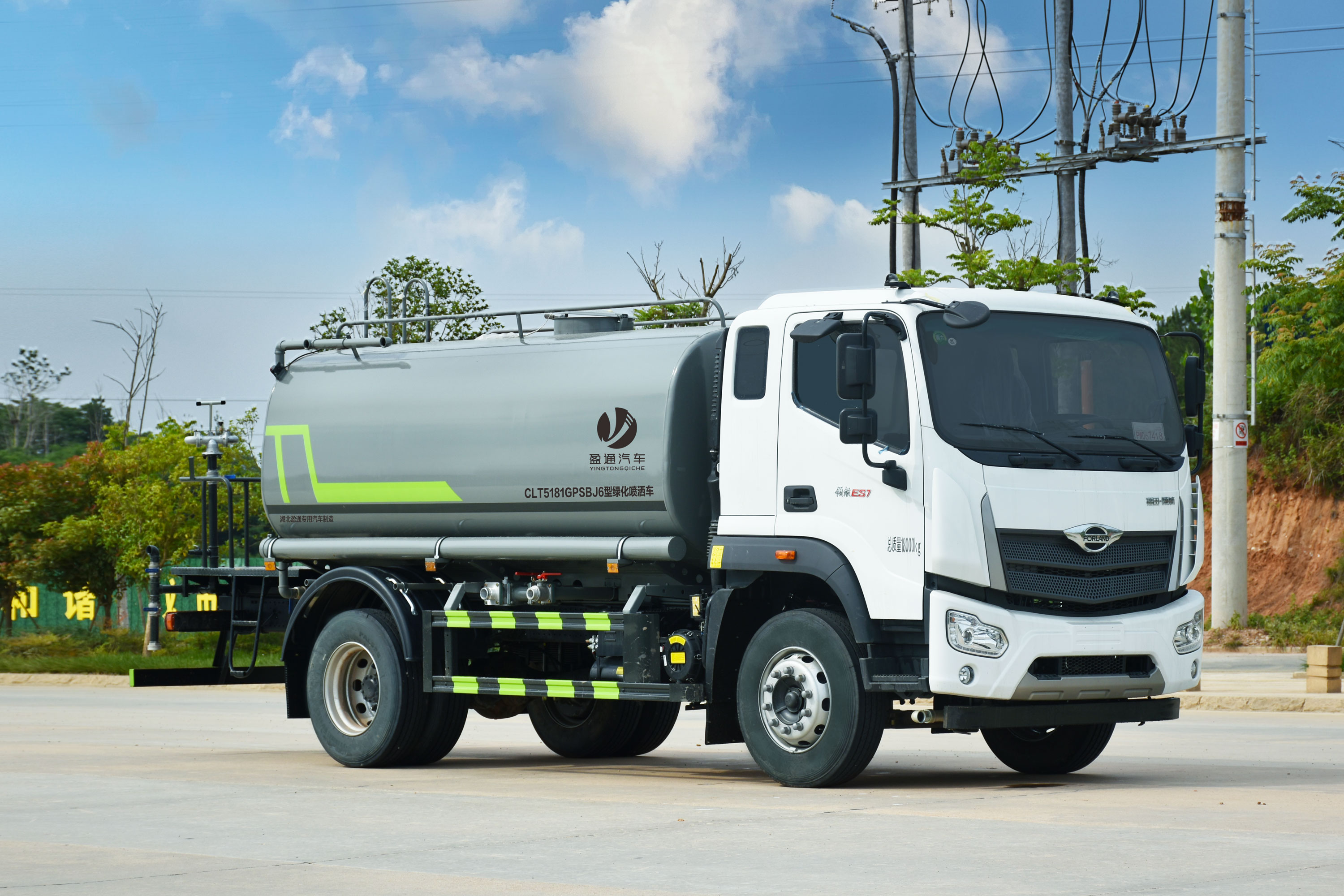

縱昂牌CLT5181GPSBJ6C型綠化噴灑車
罐體約12立方，環保齊全，實車公告，免征發布

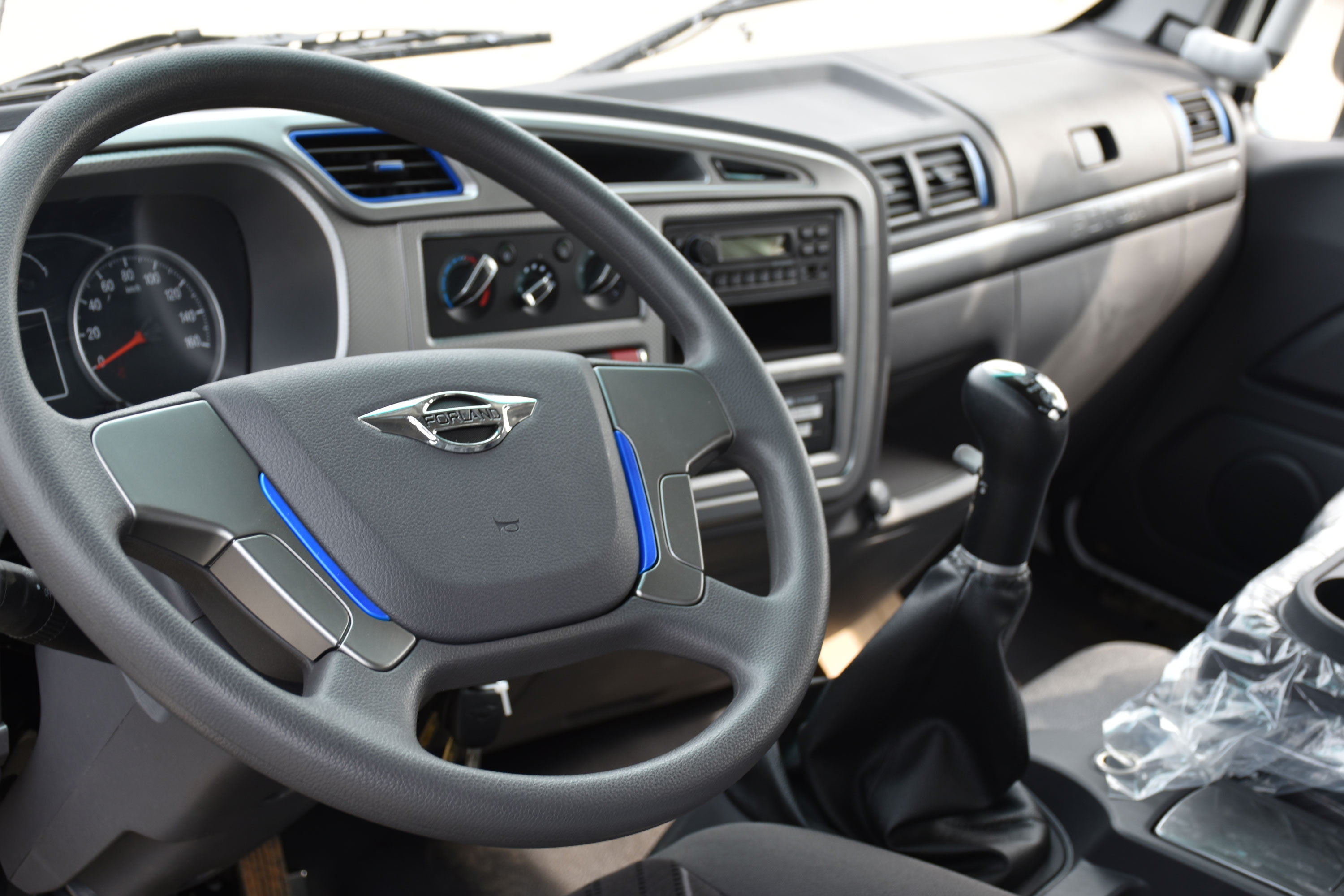

底盤配置：
福田瑞沃ES5,4500軸距，濰柴220馬力/玉柴245馬力，4缸/6缸發動機，法士特八檔高低速，
10.00R20鋼絲胎，斷氣剎，電動玻璃，空調
上裝配置：
1、罐體約為12方，可搭配30-40型噴霧機組。
2、邊燈帶電，
3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調整對沖位置。
4、沖孔平臺（承載能力加強），炮筒后蓋為定制型螺栓卡扣，
5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用50大通經不銹鋼球閥，
6、新式軸承式水炮，更加耐用，
7、盈通汽車專用60-90型水泵，
8、防腐法蘭墊片，
9、鋁制后灑，不易炸開
10、罐體自動焊（美國林肯焊機及電源），拼板自動焊接，封頭環縫焊接，無氣孔，焊縫美觀。
11、側護網、后保險杠、均為螺栓連接，方便拆卸，維修方便。
12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆卸。
13、前部、后部主管連接處為6孔圓法蘭，不易沖墊
